2811 روتر سیسکو

مشخصات روتر سیسکو مدل 2811

روتر سیسکو مدل 2811 به عنوان یک روتر تک یونیت است که در بازار تجهیزات شبکه مورد عرضه قرار گرفته است. این محصول را به راحتی می توانید در رک شبکه قرار دهید. این روتر از ابعادی معادل 436 در 416 در 45 میلیمتر و وزنی معادل 6.4 کیلوگرم برخوردار است و از این جهت سایز و وزنی بسیار مناسب برای استفاده دارد. این روتر طوری برنامه ریزی شده است که دقیقا می تواند همانند شبکه WLAN بسته های ارسالی را به LAN منتقل کند. این روتر توانایی تشخیص بسته های ارسالی را به کمک آیدی های منحصر به فرد که به افراد نسبت داده شده است دارد؛ همچنین با توجه به آدرس مقصد می تواند آنها را ارسال کند. وقتی شما روتر را در شبکه های خود به کار می گیرید می توانید مدیریت ترافیک شبکه را بر عهده بگیرید. شما می توانید از این سیسکو روتر در شبکه هایی که پروتکل مدیریتی SNMP 3 را ساپورت می کنند استفاده نمایید.

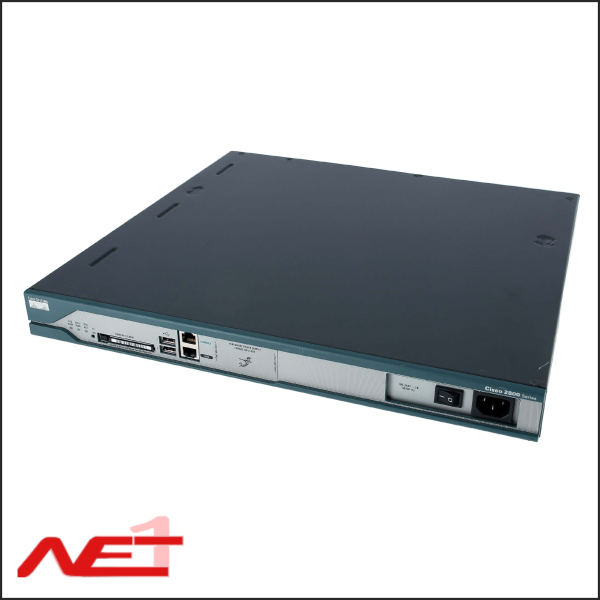

روتر سیسکو مدل 2811

پیکربندی روتر سیسکو 2811

در روتر سیسکو 2811 سخت افزار های بسیار با کیفیتی قرار گرفته است. در قسمت جلویی این دستگاه درگاه های ارتباطی قرار گرفته که با استفاده از آن ها امکان اتصال دستگاه های مختلف برایتان به وجود می آید. در این روتر 2 عدد پورت RJ45، یک عدد پورت کنسول RJ45 که از آن جهت اتصال کامپیوتر به صورت مستقیم استفاده می شود و نیز دو عدد پورت USB وجود دارد. شما می توانید با استفاده از شیار های موجود در این دستگاه می توانید ماژول های گوناگون را بسته به نیاز خودتان به یکدیگر متصل نمایید و همچنین می توانید تعداد پورت ها و سرعت دیوایس خود را ارتقا دهید. از جمله این اسلات ها می توان به  4x HWIC Slot، 1x NME Slot، 1x AIM Slot اشاره کرد. این روتر از یک حافظه DRAM با ظرفیتی معادل 256 مگابایت و همچنین حافظه فلش 64 مگابایتی برخوردار است.

عملکرد منبع تغذیه روتر سری 2811

پاوری که در روتر سیسکو 2811 به کار رفته است طوری طراحی شده که عملکرد قدرتمندی دارد که قابلیت اتصال به برق شهری را دارد و با ولتاژی حدود ۱۰۰ تا ۲۴۰ ولت AC روشن می شود. این منبع تغذیه می تواند جریان برق را با فرکانسی معادل  ۴۳ تا ۶۷ هرتز و همچنین با شدت جریانی معادل ۳.۵ تا ۸ آمپر، برق را انتقال می دهد. توان مصرفی این روتر معادل ۲۱۰ وات است. با توجه به پیکربندی این روتر به این نتیجه می رسیم که توان مصرفی آن نسبت به سایر روتر ها کمتر است که مزیت خیلی خوبی محسوب می شود. این دستگاه توانایی آن را دارد که در دمای منهای ۴۰ تا ۸۰ درجه سانتی گراد کار کند. کانفیگ های سخت افزاری این روتر طوری برنامه ریزی شده اند که می توانند تا ۹۵ درصد رطوبت هوا را تحمل کنند.

روتر سیسکو مدل 2811

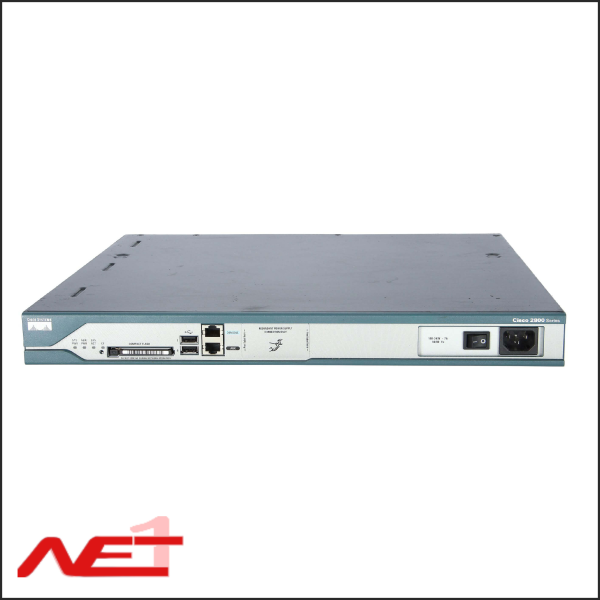

نگاهی به پنل جلویی روتر سیسکو 2811

اگر نگاهی به پنل اجرایی روتر سیسکو 2811 بیاندازیم در سمت چپ آن فضای طراحی شده برای ال ای دی ها نظر ما را جلب می کند. در سمت راست آن اسلات کارت حافظه کامپکت فلش یافت می شود. در کنار آن دو عدد پورت یو اس بی تایپ a وجود دارد. در سمت راست آن پورت کنسول سریال RJ ۴۵ برای مدیریت کردن و پورت aux یافت می شود. کلید خاموش و روشن کردن دستگاه و همچنین پورت های سی پاور در سمت راست این دستگاه تعبیه شده اند.

روتر سیسکو مدل 2811

نگاهی به پنل پشتی روتر سیسکو 2811

در قسمت پشتی روتر سیسکو 2811 و در سمت چپ آن یک اسلات NME وجود دارد. 4 اسلات High-Speed WAN Interface Card Slot 0,1,2,3 در سمت راست آن وجود دارد. در سمت راست آن نیز تعداد دو عدد پورت RJ45 با تکنولوژی Fast Ethernet وجود دارد و در کنار آن نیز قسمتی جهت اتصال به زمین تعبیه شده است.

چه ماژول هایی در سیسکو روترهای سری 2800 قابلیت نصب اختیاری دارند؟

به طور کلی در تمام روتر های سیسکو سری 2800 امکان نصب ماژول هایی به صورت اختیاری وجود دارد. در سیسکو روتر 2811 نیز قابلیت نصب این ماژول ها فراهم می باشد. این ماژول ها به این شرح می باشند:

• NM-32A 32 port Asynchronous Module
• NM-1A-T3/E3 1-Port T3/E3 ATM network Module
• NM-1T3/E3 One port T3/E3 network module
• NM-1VSAT-GILAT Cisco IP VSAT Satellite WAN Network Module
• NME-AIR-WLC6-K9 6-AP WLAN Controller NM for Cisco 2800/3800 Series
• NME-AIR-WLC8-K9 8-AP WLAN Controller NM for Cisco 28xx/38xx
• NME-AIR-WLC12-K9 12-AP WLAN Controller NM for Cisco 28xx/38xx
• NME-AIR-WLC25-K9 25-AP WLAN Controller NM for Cisco 2800/3800 Series
• NM-CEM-4SER 4 Port Serial Circuit Emulation over IP NM
• NM-CEM-4TE1 4 Port T1/E1 Circuit Emulation over IP NM
• NME-CUE Cisco Unity Express Network Module Enhanced (8 Ports Incl.)
• NM-HD-1V One-slot IP Communications Voice/Fax Network Module
• NM-HD-2V Two-slot IP Communications Voice/Fax Network Module
• NM-HD-2VE Two-slot IP Communications Enhanced Voice/Fax Network Module
• NM-HDA-4FXS High density analog voice/fax network module with 4 FXS
• NM-HDV2 IP Communications High-Density Digital Voice Network Module
• NM-HDV2-1T1/E1 IP Communications High-Density Digital Voice NM with 1 T1/E1
• NM-HDV2-2T1/E1 IP Communications High-Density Digital Voice NM with 2 T1/E1
• NME-NAM-120S Cisco Branch Routers Series Network Analysis Module
• NM-16ESW 1 16 port 10/100 EtherSwitch NM
• NM-16ESW-1GIG 1 16 port 10/100 EtherSwitch NM with 1 GE (1000BaseT) port
• NME-16ES-1G EtherSwitch Service Mod 16 10/100T+ 1 GE,IP Base
• NME-16ES-1G-P EtherSwitch Service Mod 16 10/100T POE + 1 GE,IP Base
• NME-WAE-302-K9 WAAS ISR NME (ONLY TRANSPORT SUPPORTED) 512MB RAM, 80GB HDD
• NME-WAE-502-K9 WAAS Network Module For 2800, 3800 ISR – 1GB RAM, 120GB HDD
• NME-IPS-K9 Cisco IPS NM for 2811, 2821, 2851 and 3800
  EVM-IPVS-16A 16 Port Analog Video Gateway
• NME-NAC-K9 Cisco NAC Network Module for 2800, 3800 ISR
• (NME-APPRE-302-K9 Application Runtime Engine – (512MB RAM 80GB HDD
• (NME-APPRE-502-K9 Application Runtime Engine – (1GB RAM 120GB HDD
• NME-UMG Cisco Unified Messaging Gateway
• NME-UMG-EC Cisco Unified Messaging Gateway – Enhanced Capacity
• NME-VMSS-16 Cisco Video Management and Storage System NME16 Ports
• NME-VMSS 2-16 16 stream Video Management and Storage Module with 500GB HDD
• NME-ISS Integrated Storage System network module
• NM-1FE-FX-V2 1-Port Fast Ethernet Network Module, FX Only

در روتر های سیسکو سری 2800 چه PVDM هایی به صورت اختیاری قابلیت نصب دارند؟

در روتر های سیسکو سری 2800 از جمله مدل 2811 قابلیت نصب PVDM های زیادی وجود دارد که در ادامه به ذکر عنوان این PVDM ها می پردازیم:

• PVDM2-8 8-Channel Packet Voice/Fax DSP Module
• PVDM2-16 16-Channel Packet Voice/Fax DSP Module
• PVDM2-32 32-Channel Packet Voice/Fax DSP Module
• PVDM2-48 48-Channel Packet Voice/Fax DSP Module
• PVDM2-64 64-Channel Packet Voice/Fax DSP Module
• PVDM2-12DM 12 Port Digital Modem Module
• PVDM2-24DM 24 Port Digital Modem Module
• PVDM2-36DM 36 Port Digital Modem Module
