در این مقاله به معرفی ماژول HWIC-4ESW می پردازیم. در ادامه ویژگی و قابلیت های این ماژول را نیز شرح خواهیم داد.
1,450,000 تومان قیمت اصلی 1,450,000 تومان بود.1,430,000 تومانقیمت فعلی 1,430,000 تومان است.
از فروشگاه اصلی تحویل بگیرید
رایگان
پیک ما به آدرس مشخص شده تحویل می دهد
بین 2 تا 3 روز
رایگان
در سریعترین زمان ممکن هزینه را دریافت نمایید
بین 2 تا 3 روز
رایگان
خرید با انواع درگاه های پرداخت :
در مطلب پیش رو به معرفی یکی از ماژول های شبکه یعنی ماژول HWIC-4ESW محصول شرکت سیسکو خواهیم پرداخت. ابتدا توضیحاتی درباره سخت افزارهای HWIC ارائه می کنیم و در ادامه به طور خاص به ماژول HWIC-4ESW سیسکو و بررسی ویژگی ها، قابلیت ها و مزیت های آن می پردازیم. در پایان نیز نحوه نصب این ماژول سیسکو بر روی شبکه و در داخل اسلات های روتر را شرح خواهیم داد.
به طور خلاصه باید گفت WIC ها یک کارت رابط WAN هستند. این کارت ها به دستگاه ها امکان متصل شدن به یک شبکه گسترده را می دهند. کارت تخصصی رابط شبکه ارتباط میان یک دستگاه و یک شبکه LAN را فراهم می کند. کارت های WIC جهت استفاده در تمام پروتکل های متداول شبکه تولید می شوند. HWIC که مخفف High Speed WAN Interface Card است همان WIC است ولی با سرعتی بسیار بالا. کارت رابط کاربری WAN با سرعت بالا نسبت به WIC ها علاوه بر سرعت بیشتر از تراکم بالاتری نیز برخوردار است. کارت های رابط HWIC دارای ردیفی شامل پین ها هستند که منجر به افزایش توان شبکه می شوند. این کارت ها همچنین هم از PoE و هم از توان درون خطی یا همان Inline پشتیبانی می کنند.
یکی از تولید کنندگان مطرح این سخت افزارها در دنیا کمپانی سیسکو می باشد. کمپانی مشهور سیسکو این سخت افزارها را در دو نوع کلی سینگل واید و دابل واید طراحی و تولید می کند. همچنین کارت های رابط سیسکو با توجه به تکنولوژی مورد پشتیبانی توسط آنها به سه طبقه رابط WAN، رابط صوتی و رابط EHWIC تقسیم می شوند. در ادامه به معرفی یکی از این کارت رابط های کمپانی سیسکو یعنی کارت ماژول HWIC-4ESW می پردازیم.

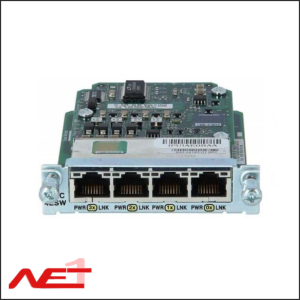

ماژول HWIC-4ESW شرکت سیسکو سخت افزاری بسیار مفید و کارآمد برای شبکه می باشد و به کمک آن کاربران شبکه قادر خواهند بود چهار پورت اترنت لایه دو را با قابلیت سوئیچینگ به صورت یکپارچه به روتر اضافه کنند. پورت های اترنت ماژول HWIC-4ESW کمپانی سیسکو دارای سرعت 100/10 می باشند و به صورت توان درون خطی یا همان Inline به روتر اضافه می شوند. این ماژول سیسکو بر روی روترهای سری 2900/2800 و سری 3900/3800 و همچنین سری 1800 قابل استفاده می باشد. همچنین هر دستگاهی که از استاندارد IEEE 802.3af پشتیبانی نماید قابلیت سازگاری با کارت ماژول شبکه مدل HWIC-4ESW سیسکو را دارا می باشد. از جمله آی پی فون های سیسکو و همچنین اکسس پوینت های این کمپانی.
ماژول HWIC-4ESW سیسکو یک رابط صوتی، تصویری و اطلاعاتی است. این ماژول که از نوع سینگل واید می باشد دارای وزنی معادل هفتاد و نه گرم است و طول و عرض و ارتفاع آن به ترتیب دوازده، هشت و دو سانتی متر می باشد. نوع هر چهار پورت این کارت ماژول سیسکو از نوع رابط RJ-45 است. این ماژول همچنین از شش استاندارد IEEE 802.1D – IEEE 802.1p – IEEE 802.1x – IEEE 802.3 – IEEE 802.3u و IEEE 802.3x نیز پشتیبانی می نماید. همچنین چهار پروتکل مدیریتی SNMP 1، SNMP 2، SNMP 3 و Telnet مورد پشتیبانی این کارت ماژول شبکه می باشند. دمای عملیاتی این ماژول بین صفر تا چهل درجه سانتی گراد می باشد و کار کردن در دمایی کمتر یا بیشتر از این رنج به آن آسیب وارد خواهد کرد. در ادامه به بررسی قابلیت ها و مزیت های منحصر بفرد کارت ماژول HWIC-4ESW می پردازیم.
کارت ماژول HWIC-4ESW سیسکو دارای نرخ انتقال دیتایی بین ده تا صد مگا بایت بر ثانیه است. این ماژول دارای قابلیت پشتیبانی از پروتکل EAP یا اعتبار توسعه پذیر است. همچنین قابلیت پشتیبانی از پروتکل TFTP به این ماژول سهمی بسزا در کاهش هزینه های شبکه می بخشد. پروتکل زمان سنجی شبکه یا همان پروتکل NTP نیز از دیگر پروتکل های مورد پشتیبانی توسط کارت ماژول HWIC-4ESW سیسکو است. این ماژول همچنین قابلیت اضافه کردن PoE را نیز برای تمامی روترهای سری 2800 و 3800 سیسکو دارا می باشد. در سه روتر 3845، 3925 و 3945 این ماژول همچنین می تواند از یک عرضه کننده توان داخلی اضافی نیز پشتیبانی کند. برخورداری از استاندارد امنیتی EMC نیز یکی دیگر از مزیت های ماژول HWIC-4ESW می باشد.
تمام دستگاه های مورد پشتیبانی توسط ماژول سیسکو مدل HWIC-4ESW عبارتند از: 1841 – 1941 – 2801 – 2811 – 2821 – 2851 – 2901 – 2911 – 2921 – 2951 – 3825 – 3845 – 3925 و 3945.
استاندارد حسگر خودکار پورت و QoS دو استاندارد دیگر مورد پشتیبانی توسط کارت رابط ماژول شبکه سیسکو مدل HWIC-4ESW می باشند. سوئیچینگ لایه دو این ماژول شبکه از طریق نرم افزار Cisco IOS Catalyst و یک سوئیچ شبکه و چهار پورت داخل روتر انجام می پذیرد.
این کارت ماژول شبکه سیسکو از سه LED در هر پورت استفاده می کند تا به وسیله آنها جزئیات عملیات Full duplex و Half duplex و وضعیت لینک را به کاربر نشان دهد. این کارت ماژول شبکه همچنین از قابلیت فیلتر کردن آدرس مک و پشتیبانی از ACL های توسعه یافته نیز برخوردار می باشد. نمایش مدیا یا نوع SFP از طریق رابط خط فرمان CLI یکی دیگر از قابلیت های این ماژول می باشد. همچنین نرم افزار IOS نیز می تواند قابلیت های پیشرفته ای نظیر تعویض لیبل مولتی پروتکل و یا امنیت IPSec را در اختیار این کارت ماژول شبکه قرار دهد.
برای اتصال این کارت ماژول سیسکو به شبکه خود لازم است که چهار گام را طی نمایید. ابتدا می بایست مطمئن شوید که روتر خاموش می باشد. سپس در گام دوم باید کارت ماژول را در اسلات HWIC در روتر قرار دهید. سپس باید رابط HWIC را به وسیله یک کابل مناسب به سیستم خود متصل کنید. توجه کنید که نوع کانکتور حتما می بایست از نوع RJ-45 باشد. در گام چهارم نیز روتر را روشن نمایید. حتما در خاطر داشته باشید که کارت رابط ماژول شبکه HWIC-4ESW را به هیچ عنوان داخل اسلات های WIC یا VIC قرار ندهید.
وزن | 0.07 کیلوگرم |
---|---|
ابعاد | 12.03 × 7.8 × 1.93 سانتیمتر |
brand | سیسکو |
مدل | HWIC-4ESW |
