تفاوت PoE و PoE+، PoE++ و UPOE؛ محاسبه بودجه توان سوئیچ
پاسخ کوتاه: تفاوت PoE و PoE+ و PoE++ در حداکثر توانی است که سوئیچ روی هر پورت تأمین می‌کند. IEEE 802.3af حداکثر ۱۵٫۴ وات در سمت سوئیچ، 802.3at حداکثر ۳۰ وات، و 802.3bt در Type 3 و Type 4 به‌ترتیب حداکثر ۶۰ و ۹۰ وات تعریف می‌کند. این اعداد توان خروجی PSE هستند؛ توان قابل استفاده در دستگاه انتهایی به‌دلیل افت کابل کمتر است. برای انتخاب سوئیچ، هم سقف توان هر پورت و هم بودجه کل PoE دستگاه باید پاسخ‌گوی مجموع تلفن‌ها، اکسس‌پوینت‌ها و تجهیزات متصل باشد.
اگر برای یک دفتر یا مرکز تماس تلفن ویپ تهیه می‌کنید، وجود عبارت PoE روی دیتاشیت به‌تنهایی کافی نیست. باید استاندارد مورد نیاز هر دستگاه، توان درخواستی، تعداد پورت‌های هم‌زمان، ظرفیت منبع تغذیه سوئیچ و سناریوی UPS را کنار هم ببینید. این راهنما روش محاسبه را با فرض‌های شفاف توضیح می‌دهد؛ برای سفارش نهایی، دیتاشیت همان مدل تلفن و سوئیچ مرجع است.
PoE چگونه برق و داده را روی کابل شبکه منتقل می‌کند؟
در معماری PoE، تجهیز تأمین‌کننده برق PSE نام دارد؛ معمولاً این نقش را سوئیچ PoE یا Injector بر عهده دارد. دستگاه مصرف‌کننده مانند تلفن IP، اکسس‌پوینت یا دوربین نیز PD است. در استانداردهای IEEE، PSE پیش از اعمال توان، PD سازگار را شناسایی و کلاس توان آن را بررسی می‌کند. به همین دلیل، PoE استاندارد را نباید با راهکارهای Passive PoE که ممکن است ولتاژ یا سیم‌بندی ثابتی داشته باشند یکسان فرض کرد.
توان اعلام‌شده در سمت سوئیچ با توان قابل استفاده در دستگاه یکی نیست. بخشی از انرژی در مسیر کابل تلف می‌شود؛ طول کابل، کیفیت مس و شرایط نصب روی این افت اثر دارند. در طراحی باید عدد PD را برای سازگاری دستگاه و عدد PSE را برای ظرفیت سوئیچ کنترل کنید.

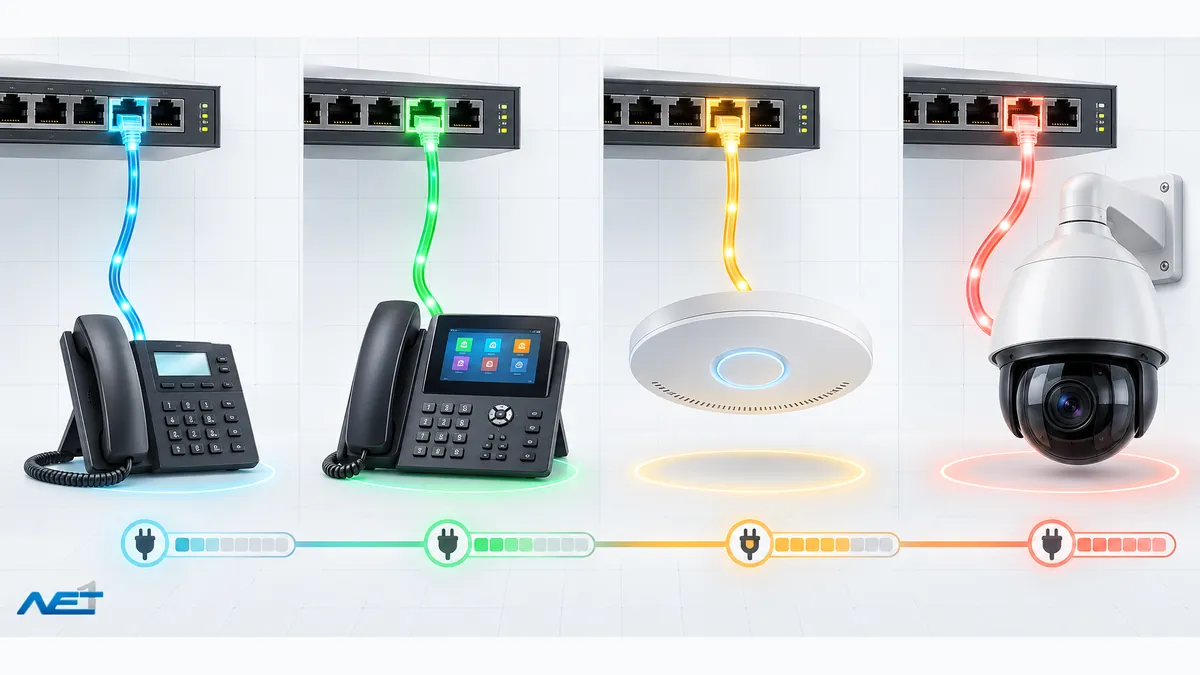

جدول تفاوت PoE و PoE+ و PoE++
| نام رایج | استاندارد و نوع | زوج‌های برق | حداکثر توان PSE | حداکثر توان در PD | کاربرد تصمیم‌گیری |
|---|---|---|---|---|---|
| PoE | IEEE 802.3af، Type 1 | ۲ زوج | ۱۵٫۴ وات | ۱۲٫۹۵ وات | برای دستگاهی که دیتاشیت آن Type 1 یا توان پایین‌تر را تأیید می‌کند |
| PoE+ | IEEE 802.3at، Type 2 | ۲ زوج | ۳۰ وات | ۲۵٫۵ وات | برای تجهیزاتی با نیاز بیشتر از Type 1، پس از کنترل دیتاشیت |
| PoE++ | IEEE 802.3bt، Type 3 | ۴ زوج | ۶۰ وات | ۵۱ وات | برای PDهای پرمصرف سازگار با Type 3 |
| 4PPoE / PoE++ | IEEE 802.3bt، Type 4 | ۴ زوج | ۹۰ وات | ۷۱٫۳ وات | برای PDهای Type 4؛ کابل‌کشی و گرما نیز باید بررسی شود |
اعداد جدول سقف استاندارد هستند، نه مصرف واقعی همه تجهیزات. یک تلفن ممکن است کمتر از سقف کلاس خود مصرف کند، اما سوئیچ بر اساس Class یا مذاکره LLDP/CDP توان رزرو می‌کند. اگر تجهیز Class 0 یا اطلاعات ناقص گزارش کند، ممکن است سوئیچ توان بیشتری از مصرف واقعی برای آن کنار بگذارد. پس خروجی دستورهای مدیریتی سوئیچ و دیتاشیت سازنده از حدس بر اساس ظاهر دستگاه معتبرتر است.
UPOE و UPOE+ چه تفاوتی با IEEE 802.3bt دارند؟
Cisco UPOE فناوری اختصاصی سیسکو برای تأمین تا ۶۰ وات بود که پیش از نهایی‌شدن 802.3bt معرفی شد. UPOE از چهار زوج کابل و مذاکره CDP یا LLDP استفاده می‌کند. UPOE+ تا ۹۰ وات را هدف می‌گیرد و در تجهیزات جدید سیسکو با IEEE 802.3bt هم‌راستا است. بااین‌حال، وجود نام تجاری مشابه به معنی سازگاری قطعی هر ترکیب PSE و PD نیست؛ استاندارد، کلاس، Firmware و دیتاشیت هر دو سمت باید تطبیق داده شود.
برای بررسی گزینه‌های تجاری، مدل‌های موجود در دسته سوئیچ سیسکو را ابتدا بر اساس تعداد پورت PoE، توان هر پورت و بودجه کل فیلتر کنید؛ سپس SKU دقیق منبع تغذیه و افزونگی را در دیتاشیت همان مدل کنترل کنید.
بودجه PoE سوئیچ را چگونه محاسبه کنیم؟
بودجه PoE عددی جدا از تعداد پورت است. یک سوئیچ ۴۸ پورت ممکن است روی هر پورت از PoE+ پشتیبانی کند، اما منبع تغذیه آن نتواند هم‌زمان ۳۰ وات را به هر ۴۸ پورت بدهد. محاسبه پایه چنین است:
برای هر مدل، توان رزروشده یا حداکثر توان درج‌شده در دیتاشیت را وارد کنید. اگر سوئیچ و PD با LLDP/CDP توان دقیق‌تری مذاکره می‌کنند، مقدار تخصیص واقعی را نیز پس از راه‌اندازی آزمایشی ثبت کنید. افزودن حاشیه ۱۵ تا ۲۰ درصد یک تصمیم طراحی برای رشد و نوسان بار است و بخشی از استاندارد IEEE نیست.
مثال شفاف برای دفتر دارای تلفن ویپ و اکسس‌پوینت
- ۲۴ تلفن ویپ، با فرض ۷ وات توان تخصیص‌یافته برای هر دستگاه: ۱۶۸ وات
- ۲ اکسس‌پوینت، با فرض ۲۲ وات برای هر دستگاه: ۴۴ وات
- ۱ تلفن کنفرانس، با فرض ۱۵ وات: ۱۵ وات
مجموع بار PoE در این مثال ۲۲۷ وات است. با حاشیه برنامه‌ریزی ۲۰ درصدی، ظرفیت هدف تقریباً ۲۷۳ وات می‌شود. بنابراین سوئیچی با بودجه کل ۳۷۰ وات از نظر این محاسبه فضای کافی دارد؛ اما نتیجه فقط وقتی معتبر است که توان‌های فرضی با دیتاشیت مدل‌های واقعی جایگزین شوند و محدودیت هر پورت نیز پاس شود.
چک‌لیست بودجه توان قبل از خرید
- مدل و تعداد تمام PDها را فهرست کنید؛ تلفن، AP، دوربین و هر تجهیز دیگر.
- استاندارد، Class و حداکثر توان هر مدل را از دیتاشیت سازنده بردارید.
- توان مورد نیاز هر پورت را با سقف همان پورت سوئیچ مقایسه کنید.
- مجموع توان تخصیص‌یافته را با بودجه کل PoE و ظرفیت منبع تغذیه مقایسه کنید.
- اثر منبع تغذیه دوم را بررسی کنید؛ در بعضی مدل‌ها PSU دوم ظرفیت را افزایش می‌دهد و در بعضی طراحی‌ها برای افزونگی نگه داشته می‌شود.
- یک نمونه از هر مدل را روشن کنید و مقدار Allocated و Consumed را در پنل یا CLI سوئیچ بخوانید.
- برای رشد آینده، حاشیه‌ای مستند و متناسب با برنامه توسعه در نظر بگیرید.
برای تلفن ویپ PoE بهتر است یا آداپتور؟
PoE مدیریت برق را متمرکز می‌کند و امکان پشتیبانی تلفن‌ها با UPS رک را می‌دهد. در مقابل، استفاده از آداپتور ممکن است برای تعداد کم یا شبکه‌ای بدون سوئیچ PoE ساده‌تر باشد. انتخاب درست به تعداد دستگاه، هزینه کابل‌کشی و پریز، نیاز به تداوم تماس هنگام قطع برق و برنامه نگهداری وابسته است.
در یک مرکز تماس، قطع برق سوئیچ PoE می‌تواند هم‌زمان چندین تلفن را خاموش کند؛ بنابراین تمرکز برق بدون طراحی UPS و افزونگی، خودبه‌خود به معنی دسترس‌پذیری بیشتر نیست. برای خرید تعداد بالا، یک Pilot واقعی شامل بوت تلفن، رجیستر SIP، تماس، BLF، هدست و بازیابی پس از قطع و وصل برق اجرا کنید.
UPS را برای سوئیچ PoE چگونه انتخاب کنیم؟
بار UPS فقط مجموع توان تلفن‌ها نیست. مصرف خود سوئیچ، توان واقعی PoE، روتر، فایروال، کنترلر و هر تجهیز ضروری دیگری که به UPS متصل می‌شود باید جمع شود. ظرفیت وات UPS باید از بار کل بالاتر باشد و ظرفیت VA نیز جداگانه کنترل شود. زمان پشتیبانی به منحنی باتری، بازده، عمر باتری و بار واقعی وابسته است؛ تقسیم ساده وات‌ساعت بر وات، جایگزین ابزار سازنده نیست.
برای برآورد اولیه، بار اندازه‌گیری‌شده را ثبت کنید، مدت زمان لازم تا شروع ژنراتور یا بازگشت برق را تعیین کنید و سپس از ابزار انتخاب UPS سازنده استفاده کنید. Schneider Electric نیز در راهنمای خود پیشنهاد می‌کند بار تجهیزات محافظت‌شده جمع و ظرفیت اضافه برای رشد در نظر گرفته شود؛ Runtime باید با مشخصات همان UPS محاسبه شود.
چه زمانی PoE بالاتر الزاماً انتخاب بهتری نیست؟
خرید سوئیچ Type 4 برای تلفن‌هایی که تنها Type 1 نیاز دارند لزوماً مزیت عملی ایجاد نمی‌کند. ممکن است بودجه، مصرف برق، گرما، نوع PSU و هزینه نگهداری افزایش یابد، درحالی‌که نیاز فعلی با PoE یا PoE+ پوشش داده می‌شود. از طرف دیگر، انتخاب سوئیچ کم‌توان بدون برنامه رشد می‌تواند اضافه‌شدن AP، دوربین یا تلفن کنفرانس را محدود کند.
تصمیم مناسب از سه کنترل می‌آید: نیاز هر پورت، بودجه کل PoE و سناریوی توسعه. تعداد پورت به‌تنهایی هیچ‌کدام را تضمین نمی‌کند. همچنین کابل و Patch Panel باید برای جریان و استاندارد مورد نظر مناسب باشند؛ در توان‌های بالاتر، مدیریت Bundle و دما اهمیت بیشتری پیدا می‌کند.
پرسش‌های عملی درباره PoE و تلفن IP
آیا سوئیچ PoE+ می‌تواند تلفن PoE را روشن کند؟
در استانداردهای IEEE، PSE با نوع بالاتر باید با PD نوع پایین‌تر سازگار باشد؛ بااین‌حال Firmware، Class و مذاکره توان دستگاه باید بررسی شود. تجهیزات Passive یا راهکارهای اختصاصی را نباید صرفاً با شباهت نام به یکدیگر متصل کرد.
اگر بودجه کل سوئیچ تمام شود چه رخ می‌دهد؟
رفتار به مدل و تنظیمات بستگی دارد. ممکن است پورت جدید برق نگیرد، دستگاه در حالت کم‌توان بالا بیاید یا اولویت‌بندی پورت‌ها اعمال شود. برای تجهیزات حیاتی، Priority پورت و رفتار بازیابی را در راهنمای همان سوئیچ کنترل و آزمایش کنید.
برای محاسبه، مصرف واقعی را بنویسیم یا سقف دیتاشیت را؟
برای طراحی اولیه از عدد محافظه‌کارانه دیتاشیت یا توان تخصیص‌یافته استفاده کنید. پس از Pilot، مصرف واقعی و مقدار رزروشده سوئیچ را ثبت کنید؛ ظرفیت نهایی نباید فقط بر پایه یک Snapshot کم‌بار تعیین شود.
جمع‌بندی انتخاب استاندارد و بودجه PoE
PoE، PoE+ و PoE++ فقط برچسب سرعت یا کیفیت نیستند؛ آن‌ها سقف توان و روش انتقال برق را تعریف می‌کنند. ابتدا استاندارد و توان PD را از دیتاشیت هر دستگاه استخراج کنید، سپس محدودیت هر پورت و بودجه کل سوئیچ را بسنجید. در پایان، حاشیه رشد، منبع تغذیه، UPS، کابل‌کشی و نتیجه Pilot را وارد تصمیم کنید. با این روش، سوئیچ نه بیش‌ازحد و نه کمتر از نیاز انتخاب می‌شود.
